"SIRA"-Gerät für die Messung von Odoriermittel­konzentrationen

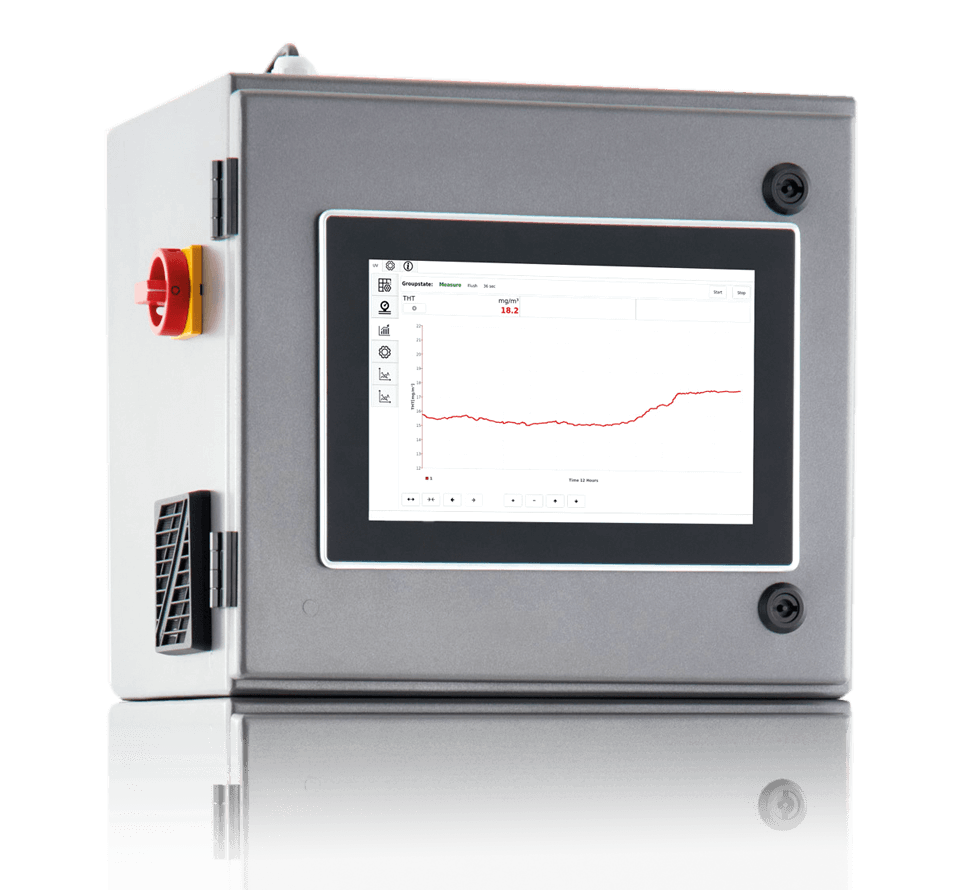

SIRA ODOR Messgerät Odormittelkonzentrationen Oberteil

Sicherheit im Gasnetz

Erdgase sowie Wasserstoff sind von Natur aus für den Menschen geruchsarm oder sogar geruchlos.

Deshalb werden diese im Gasverteilernetz mit einem Geruchsstoff versehen (odoriert), um mögliche Leckagen durch die Wahrnehmung eines typischen Gasgeruchs rechtzeitig zu bemerken und zu beheben.

Ein neuer Prozessgasanalysator zur vorgeschriebenen Kontrolle der Odorierung nutzt erstmals die UV-Spektrometrie.


Kontakt

Zum Produktflyer





Technische Daten

Gehäuse


Gewicht

ca. 1300 mm / 360 mm / 300 mm
(Höhe/Breite/Tiefe)
Indoor, Aluminiumgehäuse
ca. 30 kg

IP-Klassifizierung
Betriebstemperatur
Umgebungsfeuchtigkeit

Befestigung
Belüftung
IP42
-20°C bis 50°C
max. 95 % relative Feuchte,
nicht kondensierend
Wandmontage
aktive Belüftung
Elektrischer Anschluss 110-230 VAC
50-60 Hz
200 Watt
Störungsrelay
Service-Relay
24VAC/100 mA
24VAC/100 mA
Anzeige/Bedienung
Hardware



Software
10,2"-Touchscreen-Display
Multiprozessor-System mit
32 GB-Speicher
USB
Ethernet
Emdedded Linux-Betriebssystem
Sicherheitsüberwachung Belüftung, Funktion, Druck, Durchfluss
Gaseingang 6 mm Edelstahl-Klemmring
- Prozessgas
- Kalibiergas
- Nullgas
Gasausgang 6 mm Edelstahl-Klemmring
- Abgas



ANALYSENSYSTEM FÜR ANWENDUNGEN

Für die jeweiligen Odoriermittel stehen angepasste Analysensysteme zur Verfügung. Zentrale Baugruppe des Analysensystems ist der UV-Sensor in Verbindung mit einer auf das Odoriermittel abgestimmten Nullgaserzeugung. Zusätzlich wird für das Scentinel® TB und Spotleak® 1005 ein hochselektiver langlebiger EC-Sensor als redundante Messung integriert.

Eine Anpassung des Analysensystems bei einem Wechsel des Odoriermittels ist jederzeit möglich.

OdoriermittelMessbereich [mg/m³]Fehlergrenzen
Tetrahydrothiophen (THT) 0 – 50 mg/m³ THT 0,75 mg/m³ oder 10 % vom Messwert
Gasodor® S-Free 0 – 50 mg/m³ 0,75 mg/m³ oder 10 % vom Messwert
Scentinel® TB 0 – 50 mg/m³ THT 0,75 mg/m³ oder 10 % vom Messwert
Spotleak® 1005 0 – 50 mg/m³ TBM* 0,45 mg/m³ oder 15 % vom Messwert

*Tert-Butyl-Merkaptan



Prozessgase H-/L-Gase
Wasserstoff
Umgebungsdruckbereich 950 – 1100 mbar
Gasvordruck 20 - 50 mbar
Gasverbrauch Max. 20 l/Std.
Hardware-Option 0/4 - 20 mA
Digital Output
Relays
Feldbusse



Einfach und unkompliziert in der Bedienung

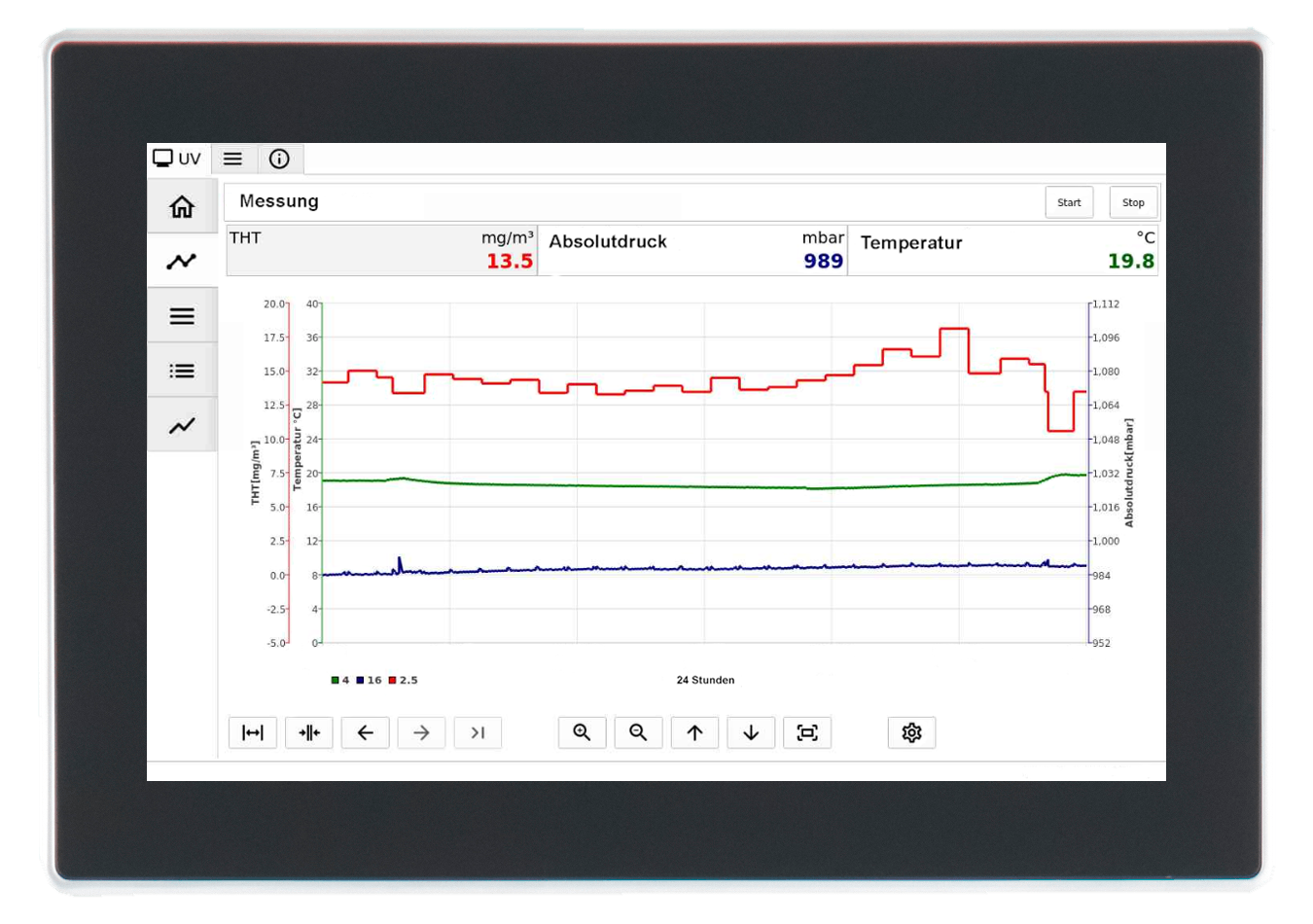

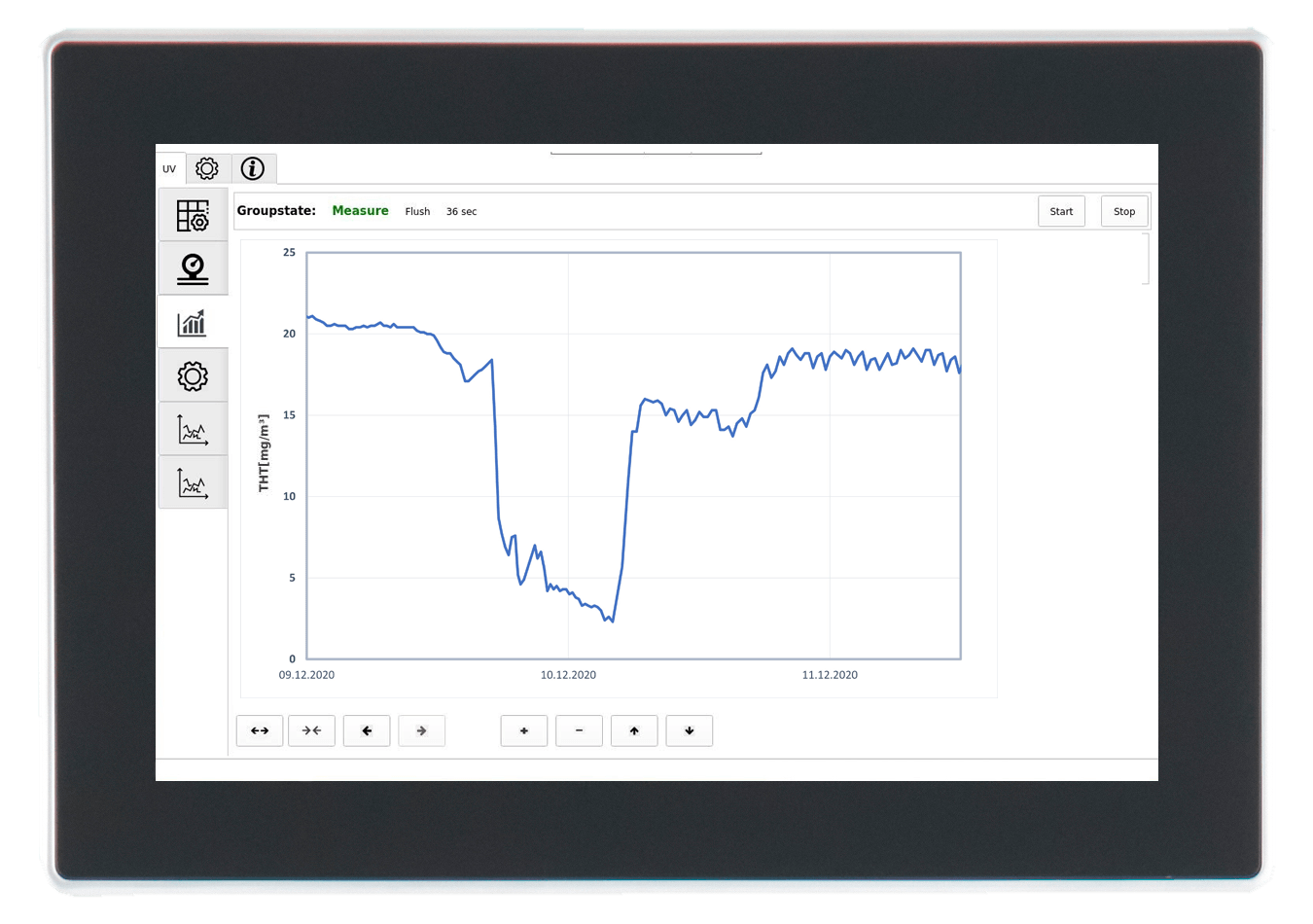

SIRA ODOR Messgerät Odormittelkonzentrationen Display

Frei konfigurierbare Parameter

  • Einstellung von verschiedenen Parametern auf die Bedürfnisse der Benutzer, z.B. Messzyklen, Einheiten, Speicherintervalle, Darstellungen, Berichterstattungen

Rechteabhängiges Bedienkonzept

  • Zugriffsrechte über Userlevel
  • Konfigurierbarkeit sowie Versand von Messdaten und Berichten



Messzyklus von 120 Sek. bis 24 Std.

  • Einstellung von Messzyklen
  • Speichern von Messergebnissen
  • Historie mit grafischer Darstellung
  • Schützen der Einstellung von Messzyklen

Automatische Berichterstattung

  • Erstellung von Berichten aus den gespeicherten Messungen (Dauer der Berichtszeiträume frei einstellbar)

Exportfunktion der Messdaten

  • Speichern von Messungen und Berichten auf dem Gerät inklusive Export

Spiegelung der Daten in der Cloud

  • Einsehen von Messungen und Berichten auf einem File-Server über das Internet

Remote Monitoring (fernwartfähig)

  • Abrufen von Messungen und der daraus resultierenden Graphen
  • Einstellungen von Messzyklen sowie Export von Messdaten und Berichten

Automatische Alarmausgabe per SMS oder E-Mail

  • Versendung von Alarm-E-Mails oder -SMS bei Über-/Unterschreiten von einstellbaren Grenzwerten an voreinstellbare Ziele (E-Mails oder SMS enthalten das Gerät und den Grund des Alarms)

Unterstützung der gängigen Feldbussysteme:

  • Modbus TCP
  • Profibus
  • Profinet
  • CANopen
  • ControlNet
  • FIPIO
  • LonWorks®





kienke

Wir von UNION Instruments freuen uns, im Rahmen unserer SIRA-Messgeräte-Serie den ersten, neuen und innovativen UV-Prozessgasanalysator zur Überwachung der Odorierung auf den Markt zu bringen.

- Peter Kienke

Sie sind an mehr Informationen zum "SIRA"-Gerät interessiert?

Dann rufen Sie uns gerne an oder füllen unser Kontaktformular aus.
