Pumpen

Elektrische Motorprüfpumpen

Zum Druckaufbau bei Dichtheitsprüfungen von Trinkwasserleitungen gemäß DVGW W400-2, Teil 16

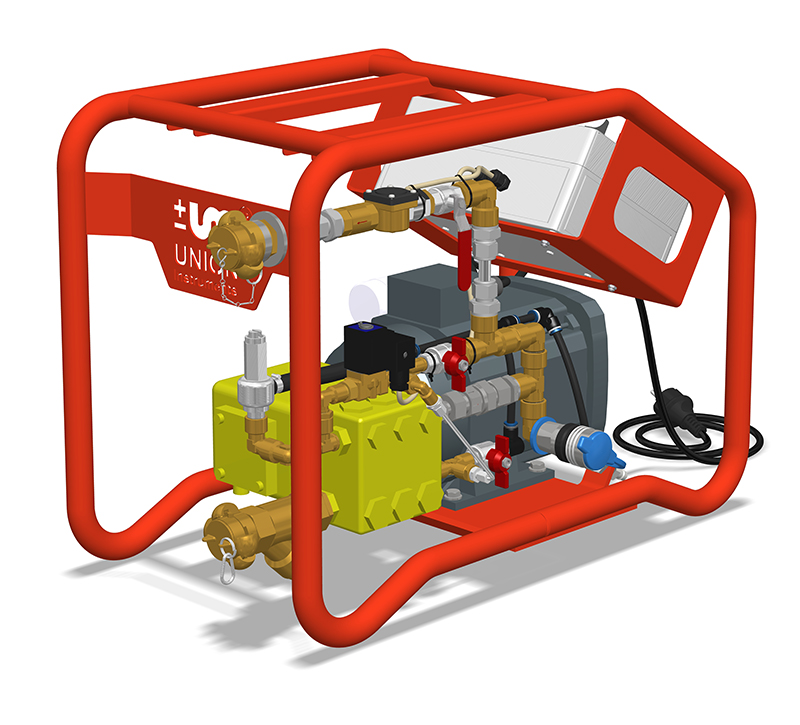

EPP15 13 025 DAMM
Elektrische Motorprüfpumpe EPP15-13-025-DAMM:
Prüfdruck: 0 – 25 bar
Liefermenge: 13 Liter / min
Stromversorgung: 230 V / 50 Hz
Druckentlastung: manuell über Kugelhahn
Druckablassmengenmessung: 30 Liter / min
Sicherheitseinrichtung: Sicherheitsventil
Wasseranschluss: GEKA-Kupplung
Druckanschluss: Rectus 5010 RV

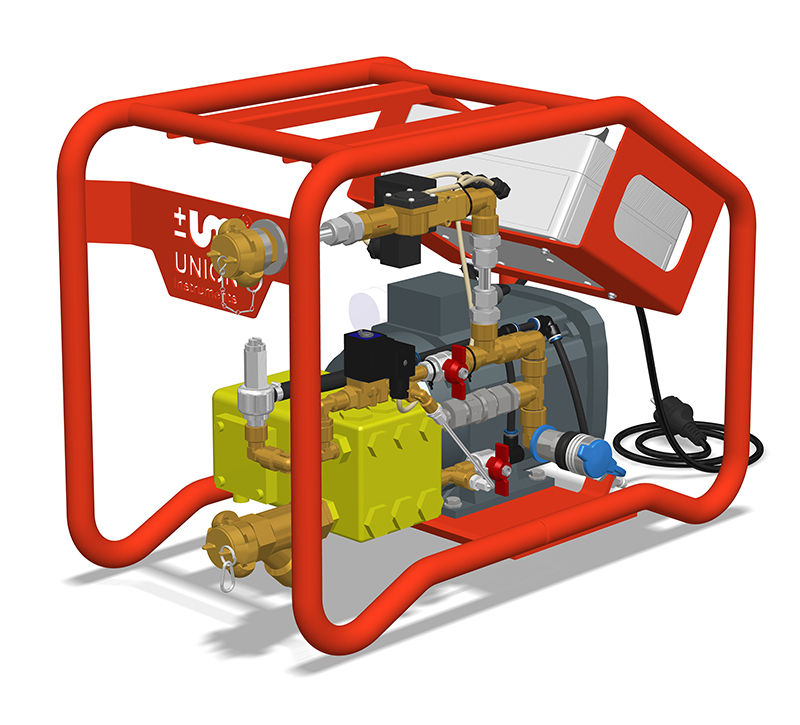

EPP15 13 025 ADAMM
Elektrische Motorprüfpumpe EPP15-13-025-ADAMM:
Prüfdruck: 0 – 25 bar
Liefermenge: 13 Liter / min
Stromversorgung: 230 V / 50 Hz
Druckentlastung: vollautomatisch über Magnetventil
Druckablassmengenmessung: 30 Liter / min
Steuerung Druckablass: vollautomatisch durch PMS3000
Sicherheitseinrichtung: Sicherheitsventil
Wasseranschluss: GEKA-Kupplung
Druckanschluss: Rectus 5010 RV



Anwender-Vorteile:

  • Vollautomatische Steuerung der Pumpen durch PMS3000
  • Vollständig automatischer Durchlauf der Kontraktionsdruckprüfung (ADAMM)
  • Durchführung der Kontraktion über integrierte Druckablassvorrichtung mit automatischer Wassermengenmessung (DAMM)



Maximale Prüflänge im Kontraktionsverfahren bei optimal entlüfteter Leitung:
Für PE100, SDR11, STP21 bar

EPP15-13-025-DAMM
DN110 ca. 1.100 Meter
DN160 ca. 520 Meter
DN225 ca. 260 Meter
DN315 ca. 130 Meter

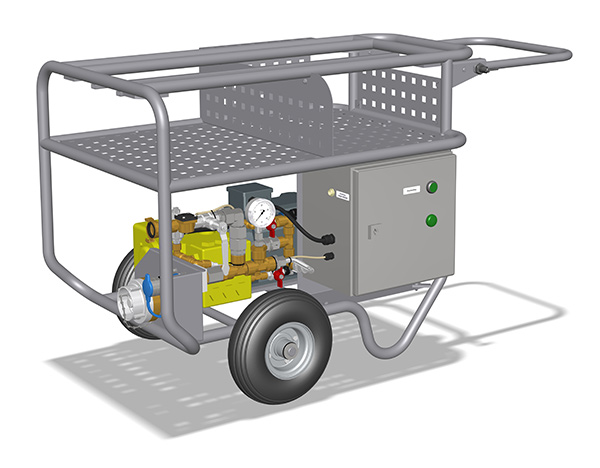

Elektrische Motorprüfpumpe EPP22-28-025-DAMM
Elektrische Motorprüfpumpe EPP22-28-025-DAMM:
Prüfdruck: 0 – 25 bar
Liefermenge: 28 Liter / min
Stromversorgung: 230 V / 50 Hz
Druckentlastung: manuell über Kugelhahn
Druckablassmengenmessung: 30 Liter / min
Sicherheitseinrichtung: Sicherheitsventil
Wasseranschluss: Storz 52C-Kupplung
Druckanschluss: Rectus 5010 RV



Anwender-Vorteile:

  • Vollautomatische Steuerung der Pumpen durch PMS3000
  • Fast vollständig automatischer Durchlauf der Kontraktionsdruckprüfung
  • Durchführung der Kontraktion über integrierte Druckablassvorrichtung mit automatischer Wassermengenmessung (DAMM)

Maximale Prüflänge im Kontraktionsverfahren bei optimal entlüfteter Leitung:
Für PE100, SDR11, STP21 bar

EPP22-28-025-DAMM
DN110 ca. 2500 Meter
DN160 ca. 1200 Meter
DN225 ca. 600 Meter
DN315 ca. 300 Meter





EPP40 68 025 DAMM
Elektrische Motorprüfpumpe EPP40-68-025-DAMM:
Prüfdruck: 0 – 25 bar
Liefermenge: 68 Liter / min
Stromversorgung: 400 V / 50 Hz
Druckentlastung: manuell über Kugelhahn
Druckablassmengenmessung: 30 Liter / min
Sicherheitseinrichtung: Sicherheitsventil
Wasseranschluss: Storz 52C-Kupplung
Druckanschluss: Rectus 5010 RV
